پس برای تشخیص مقدار طولی ناحیه Nose از گزینه ۳ آغاز می نماییم:

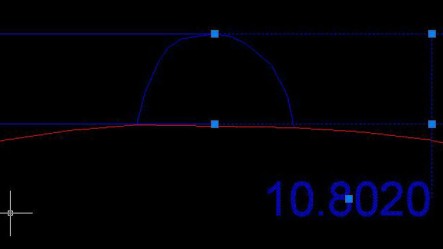

گزینه ۳: اندازه گیری مقدار طولی ناحیه Nose در روی الگوی خط محیطی رسم شده ۱۰/۸ میلی متر می باشد که اگر این مقدار را از اندازه طولی (۳۶۵/۸۳ میلی متر) کسر نماییم، باقیمانده که همان عدد طول خالص در الگوی خط محیطی است، ۳۵۵/۰۳ میلی متر می شود.

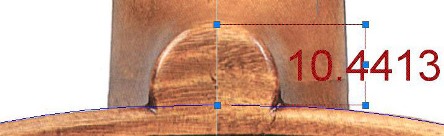

گزینه ۴: اندازه گیری مقدار طولی ناحیه Nose از روی الگوی تصویر اصلی از صفحه پشت، ۱۰/۴۴ میلی متر می باشد که اگر این مقدار را از اندازه طولی (۳۶۶/۳ میلی متر) کسر نماییم، باقیمانده که همان عدد طول خالص درالگوی صفحه پشت است، ۳۵۵/۸۶ میلی متر می شود.
با بدست آمدن مقدار طولی ناحیه Nose بوسیله گزینه های شماره ۳ و ۴ ما به ترتیب به دو عدد ۱۰/۸ میلیمتر و ۱۰/۴۴ میلی متر دست یافته ایم که می توانیم از طریق این دوعدد و کسر جداگانه آنها از مقدار اندازه طولی در گزینه شماره ۲ (۳۶۶/۱ میلیمتر) به دو مقدارمتغیر دست یابیم که این ۲ مقدار بیانگر اعداد محتمل طول مطلق در گزینه شماره ۲ می باشد.
در نتیجه:
۱: ۳۶۶/۱ – ۱۰/۸ = ۳۵۵/۳
۲: ۳۶۶/۱ – ۱۰/۴۴ = ۳۵۵/۶۶
حال این ۴ گزینه را بصورت منظم یادآوری می کنیم:
گزینه شماره ۱: جدول اندازه‌ها، طول صفحه پشت را عدد ۳۵۶ میلی متر متذکر شده است، البته بدون در نظر گرفتن ناحیه Nose (با توجه به این مطلب که از ابزاردقیق برای اندازه‌گیری استفاده شده است.)
گزینه شماره ۲: بخش اندازه گیری طول قوس صفحه زیرین با کسر ناحیه Nose دو عدد ۳۵۵/۳ و ۳۵۵/۶۶ میلیمتر بدست آمده است. (با توجه به اندازه گیری دیجیتال)
گزینه شماره ۳: بخش محدوده طولی مورد نظر در روی خط محیطی رسم شده، با کسر ناحیه Nose عدد ۳۵۵/۰۳ میلی متر بدست آمده است. (با توجه به اندازه گیری دیجیتال)
گزینه شماره ۴: محدوده طولی ناحیه مورد نظر در روی تصویر اصلی از صفحه پشت، با کسر ناحیه Nose عدد ۳۵۵/۸۶ میلی متر بدست آمده است. (با توجه به اندازه گیری دیجیتال)
در نتیجه ۴ برداشت وجود دارد:
۱: عدد گزینه شماره ۱
۲:عدد گزینه شماره ۲
۳:عدد گزینه شماره ۳
۴:عدد گزینه شماره ۴
