ویژگیهای ارتعاشی چوب و کوک کردن صفحات ویولن (۱۳)

خطوط نودال به ما چه می گویند؟

اگر خطوط نودال به وجود آمده در صفحه با این الگوهای مشخص شده، تفاوت داشته باشند، بدین معنی است که توزیع مقاومت و وزن صفحه با نمونه اصلی تفاوت دارد. اگر ما با سبک خطوط نودال آشنایی داشته باشیم، قطعا خود آنها به ما خواهند گفت چه موردی اشتباه و نادرست صورت گرفته است.

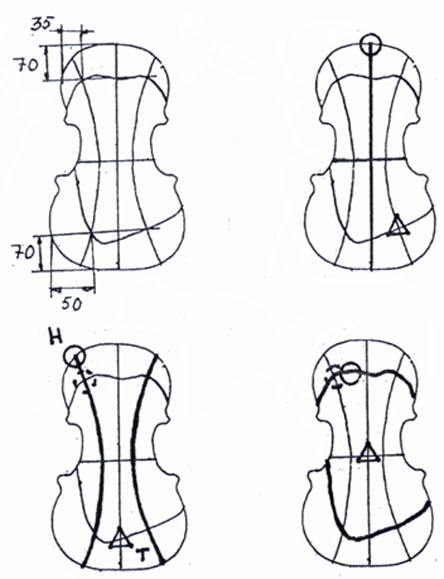

در تصویر۲۳-۱ صفحات زیری ملاحظه می کنید که توسط هاتچینز به صورت اشتباه کوک شده است، البته تنها رزونانس های دوم و پنجم نشان داده شده اند. در قسمت a تصویر ۲۳-۱ صفحاتی می بینید که در آن خط نودال در رزونانس دوم الگوهای کلادنی به شکل خط مرکزی به نظر می رسد و چون این منطقه تنها قسمتی است که ارتعاشات در آن کمتر صورت می گیرد و هیچ خط نودالی هم در آن دیده نمی شود بنابراین رزونانس دوم در این حالت دارای دو خط نودال می باشد.

یکی در قسمت بالا به شکل یک V و یکی در قسمت پایین به صورت یک V برعکس. در صفحه بعدی رزونانس پنجم نشان داده شده که خط نودال آن به صورت یک حلقه تقریباً کامل است.

در قسمت b تصویر ۱-۲۳، صفحه ای را می بینید که ضخامت قسمت بالائی آن بیشتر از قسمت پائینی است و همین افزایش ضخامت باعث شده که شکل خطوط نودال ایجاد شده در رزونانس دوم به مانند شکل خطوط نودال ایجاد شده در یک صفحه خام نباشد، اما خط نودال رزونانس پنجم آن چیزی شبیه خطوط نودال بین دو قسمت d وe موجود در تصویر۱۶-۱ است.

در قسمت c تصویر ۲۳-۱، خطوط نودال رزونانس پنجم در صفحه بدلیل داشتن ضخامت زیاد در قسمت مرکزی از قسمت بالای حلقه باز شده و به طرف لبه ها پخش می شود. (در مقایسه با آزمایشات Niewczyk که در تصویر ۱۶-۱ قابل ملاحظه است، می توانیم بگوئیم که در این صفحه بسیار ضخیم،رزونانس پنجم آن در جائی بین خطوط نودال ایجاد شده در مرحله b و d این تصویر می باشد). با تمام این مسائل می توانیم بگوئیم که بین آزمایشات ما و نمونه های Hutchins توافق جزئی دیده می شود.

ممکن است ریشه اختلاف در این باشد که ما یک صفحه رو از جنس اسپروس را با صفحه زیر از جنس افرا مقایسه می کنیم. با ایجاد مقاومت عرضی در صفحه، مثلا ً با استفاده از کلافها، دو خط نودالی در صفحه رو به مانند حالت سوم در مرحله b تصویر ۱۶-۱ به وجود می آید یعنی همانطور که در تصویر ۱۸-۱ به شکل V و V برعکس نشان داده شده است. در این حالت خط نودال حلقوی به دو رزونانس تقسیم می شود.

ما در این مجموعه مقالات موارد تحقیقی بسیاری ارائه داده ایم و از آنجائیکه هنوز هم در این رابطه در حال تحقیق و بررسی هستیم، بسیار مشکل است که بتوانیم قوانین دقیق و درستی را بعنوان بهترین ویژگیهای موجود در صفحات مستقل رو و زیر ویلن ارائه دهیم. بنابراین ما در این مجموعه ویژگیهای کلی به همراه اصول کوک کردن و قوانین مربوط به چگونگی تأثیر رزونانس ها را بیان نمودیم.

رضا ضیائی

رضا ضیائی

متولد ۱۳۵۴
سازنده خانواده ویولن

Maestro liutaio (master violinmaker) Approved by professional master violinmaker in Italy-Cremona Making: violin, viola, cello & bass
